项目笔记
沉梦接口开放平台

设计思路

# `API` 调用平台

# 项目介绍

一个提供 API 接口供开发者调用的平台。（类似腾讯云）

用户可以注册登录，开通接口调用权限。用户可以浏览接口并调用，且每次调用会进行统计。

管理员可以发布接口、下线接口、接入接口，以及可视化接口的调用情况、数据。

项目侧重于后端，包含较多的编程技巧和架构设计层面的知识。

# 第一阶段

# 主要内容：

项目介绍、业务流程、项目计划、需求分析
数据库表设计
前后端项目初始化（包含 Ant Design Pro 框架最新版本的使用）
前后端代码自动生成（提高开发效率）
登录页、接口信息页开发

# 需求分析

背景：

前端开发需要用到后台接口
使用现成的系统的功能（博天api (opens new window)）

做一个 API 接口平台：

管理员可以对接口信息进行增删改查
用户可以访问前台，查看接口信息

其他要求：

防止攻击（安全性）
不能随便调用（限制、开通） -- 限制流量，避免系统崩溃
统计调用次数
计费
流量保护
API 接入

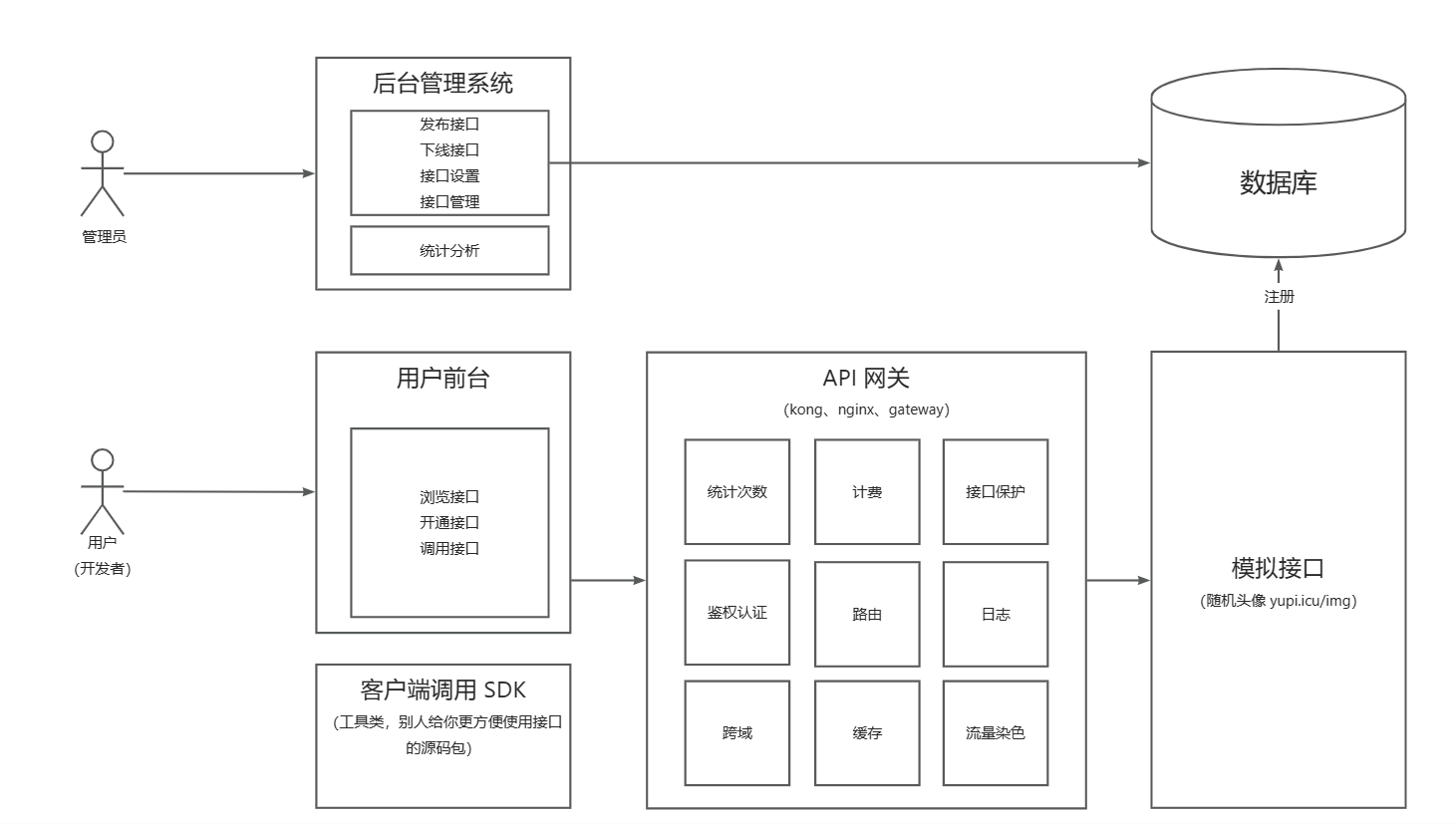

# 业务流程

# 技术选型

# 前端

Ant Design Pro
React
Ant Design Procomponents
Umi
Umi Request（Axios 的封装）

# 后端

Java Spring Boot
Spring Boot Starter(SDK开发)
Dubbo（RPC）
Nacos
Spring Cloud Gateway（网关、限流、日志实现）

# 数据库表设计

-- 接口信息
create table if not exists myapi.`interface_info`
(
    `id` bigint not null auto_increment comment '主键' primary key,
    `name` varchar(256) not null comment '接口名称',
    `description` varchar(256) null comment '描述',
    `url` varchar(512) not null comment '接口地址',
    `request_header` text null comment '请求头',
    `reponse_header` text null comment '响应头',
    `status` int default 0 not null comment '接口状态（0-关闭，1-开启））',
    `method` varchar(256) not null comment '请求类型',
    `user_id` bigint not null comment '创建人',
    `create_time` datetime default CURRENT_TIMESTAMP not null comment '创建时间',
    `update_time` datetime default CURRENT_TIMESTAMP not null on update CURRENT_TIMESTAMP comment '更新时间',
    `is_deleted` tinyint default 0 not null comment '是否删除(0-未删, 1-已删)'
) comment '接口信息';

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

# 项目脚手架

前端：Ant Design Pro 脚手架（https://pro.ant.design/zh-cn/）

后端：springboot-init 后端代码模板

# 基础功能开发

增删改查、登录功能（通过对模板的复制粘贴修改完成)

前端接口调用：后端使用遵循 openapi 的规范的 swagger 文档，使用前端 Ant Design Pro 框架集成的 openapi 插件自动生成。

# 第二阶段

# 主要内容：

开发接口管理前端页面
开发模拟 API 接口
开发调用接口客户端
开发调用的安全性（API 签名认证）
客户端 SDK 的开发（SDK--Spring Boot Starter 开发）

# 模拟接口项目

项目名称：myapi-interface

提供三个不同种类的模拟接口：

GET 接口
POST 接口（url 传参）
POST 接口（Restful）

# 调用接口

几种 HTTP 调用方式：

HttpClient
RestTemplate
第三方库（OKHTTP、Hutool)

Hutool：https://hutool.cn/docs/#/

HTTP 客户端工具类：

https://hutool.cn/docs/#/http/Http%E5%AE%A2%E6%88%B7%E7%AB%AF%E5%B7%A5%E5%85%B7%E7%B1%BB-HttpUtil

# `API` 签名认证

本质：

签发签名
使用签名（校验签名）

为什么需要？

保证安全性，不能随便一个人调用
适用于无需保存登录态的场景。只认签名，不关注用户登录态。

# 签名认证实现

通过 http request header 头传递参数。

参数 1：accessKey：调用的标识 userA,userB（复杂、无序、无规律）

参数 2：secretKey：密钥（复杂、无序、无规律）该参数不能放到请求头中（类似用户名和密码，区别：ak、sk 是无状态的）

可以自己写代码来给用户生成 ak、sk

千万不能把密钥直接在服务器之间传递，有可能会被拦截

参数 3：用户请求参数

参数 4：sign

加密方式：对称加密、非对称加密、md5 签名（不可解密）
用户参数 + 密钥 => 签名生成算法（MD5、HMAac、Sha1） => 不可解密的值 abc + abcdefgh => sajdgdioajdgioa

怎么知道这个签名对不对？

服务端用一模一样的参数和算法去生成签名，只要和用户传的一致，就表示一致。

怎么防重放？

参数 5：加 nonce 随机数，只能用一次

服务端要保存用过的随机数（缺点：增大了开销，所以要给随机数加个有效期）

参数 6：加 timestamp 时间戳，校验时间戳是否过期。

API 签名认证是一个很灵活的设计，具体要有哪些参数、参数名如何一定要根据场景来。（比如 userId、appId、version、固定值等）

思考：难道开发者每次调用接口都要自己写签名算法？

# 开发简单易用的 `SDK`（简历加分项）

项目名：myapi-client-sdk

# 为什么需要 `Starter`？

理想情况：开发者只需要关心调用哪些接口、传递哪些参数，就跟自己写的代码一样简单。

开发 starter 的好处：开发者引入之后，可以直接在 application.yml 中写配置，自动创建客户端

# `Starter` 开发流程

初始化，环境依赖（一定要移除 build）：

spring-boot-configuration-processor 的作用是自动生成配置的代码提示（yml 文件里）

         <!--在 spring-boot-starter 依赖里包含了-->
				<dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-autoconfigure</artifactId>
        </dependency>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-configuration-processor</artifactId>
            <optional>true</optional>
        </dependency>
        <dependency>
            <groupId>org.projectlombok</groupId>
            <artifactId>lombok</artifactId>
            <optional>true</optional>
        </dependency>

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

编写配置类（启动类）：

@Data
@ComponentScan
@Configuration
//定义一个配置前缀
@ConfigurationProperties(prefix = "chenmeng.api.client")
public class CmApiClientConfig {
    private String accessKey;
    private String secretKey;

    @Bean
    public CmApiClient cmApiClient() {
        return new CmApiClient(accessKey, secretKey);
    }

}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

注册配置类，resources/META_INF/spring.factories 文件：

# spring boot starter
org.springframework.boot.autoconfigure.EnableAutoConfiguration=com.chenmeng.CmApiClientConfig

1
2

mvn install 打包代码为本地依赖包

创建新项目，（复用 server 项目）、测试

小作业：把打包好的包发送到 maven 仓库中

# 第三阶段

# 主要内容：

开发接口发布 / 下线的功能
开发浏览接口、查看接口文档、申请签名功能
开发在线调试功能

# 功能开发

# 接口发布 / 下线的功能

权限控制：仅管理员操作

# 业务逻辑

发布接口：

校验该接口是否存在
判断该接口是否可以调用
修改接口数据库中的状态字段为 1（考虑：可以设计 0 为默认，1 为开启，2 为关闭）

下线接口：

校验该接口是否存在
修改接口数据库中的状态字段为 0

# 前端浏览接口

# 查看接口文档

思路：动态路由，用 url 来传递 id ，加载不同的接口信息

# 申请签名

用户在注册成功时，自动分配 accessKey、secretKey

# 在线调用

请求参数的类型（直接用 json 类型，更灵活）：

[
  {"name": "username", "type": "string"}
]

1
2
3

TODO

先跑通整个接口流程，后续可以针对不同的请求头或者接口类型来设计界面和表单，给用户更好的体验。（可以参考 swagger、postman、knife4j）

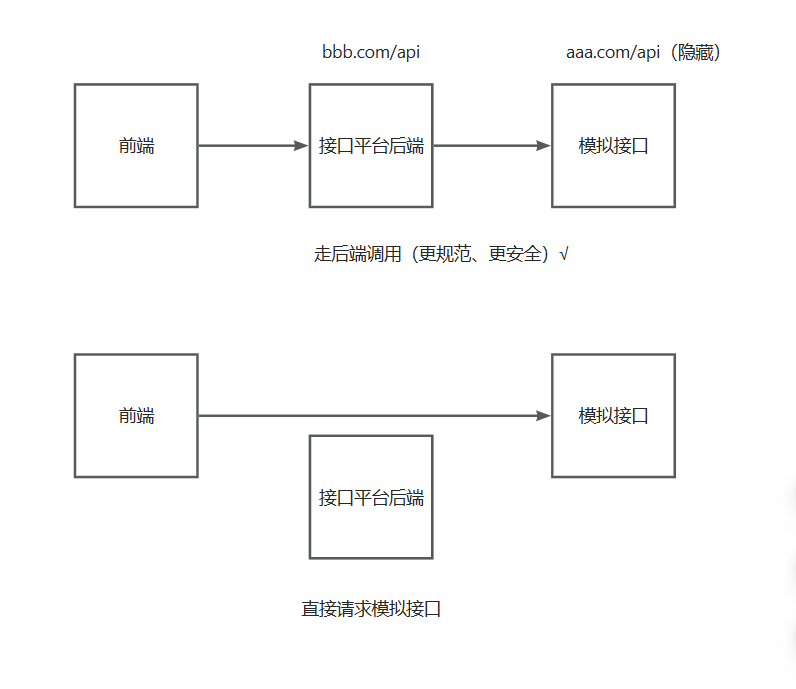

# 调用流程

使用上述流程：

流程：

前端将用户输入的请求参数和测试的接口 id 发给平台后端
（在调用前可以做一些校验）
平台后端去调用模拟接口

# TODO

判断接口是否可以调用时由固定方法名改为根据测试地址来调用

用户测试接口固定方法名改为根据测试地址来调用

模拟接口改为数据库校验 aKey

给请求参数的类型加多个 type ，目前只有 name

# 第四阶段

# 主要内容：

开发接口调用次数统计功能
优化整个系统的架构 - API 网关详解

a. 网关是什么？

b. 网关的作用？

c. 网关的应用场景及实现？

d. 结合业务去应用网关

# 接口调用次数统计

需求：

用户每次调用接口成功，次数 +1 （可以考虑用 -1）
给用户分配或者用户自主申请接口调用次数

业务流程：

用户调用接口（之前已完成）
修改数据库，调用次数 +1

设计库表

用哪个用户？哪个接口？

用户 => 接口（多对多）

用户调用接口关系表：

--- 用户调用接口关系表
create table if not exists cmapi.`user_interface_info`
(
    `id` bigint not null auto_increment comment '主键' primary key,
    `userId` bigint not null comment '调用用户 id',
    `interfaceInfoId` bigint not null comment '接口 id',
    `totalNum` int default 0 not null comment '总调用次数',
	  `leftNum` int default 0 not null comment '剩余调用次数',
    `status` int default 0 not null comment '0-正常，1-禁用',
    `createTime` datetime default CURRENT_TIMESTAMP not null comment '创建时间',
    `updateTime` datetime default CURRENT_TIMESTAMP not null on update CURRENT_TIMESTAMP comment '更新时间',
    `isDelete` tinyint default 0 not null comment '是否删除(0-未删，1-已删)'
) comment '用户调用接口关系';

1
2
3
4
5
6
7
8
9
10
11
12
13

开发步骤：

开发基本增删改查（给管理员用）
开发用户调用接口次数 +1 的功能（service）

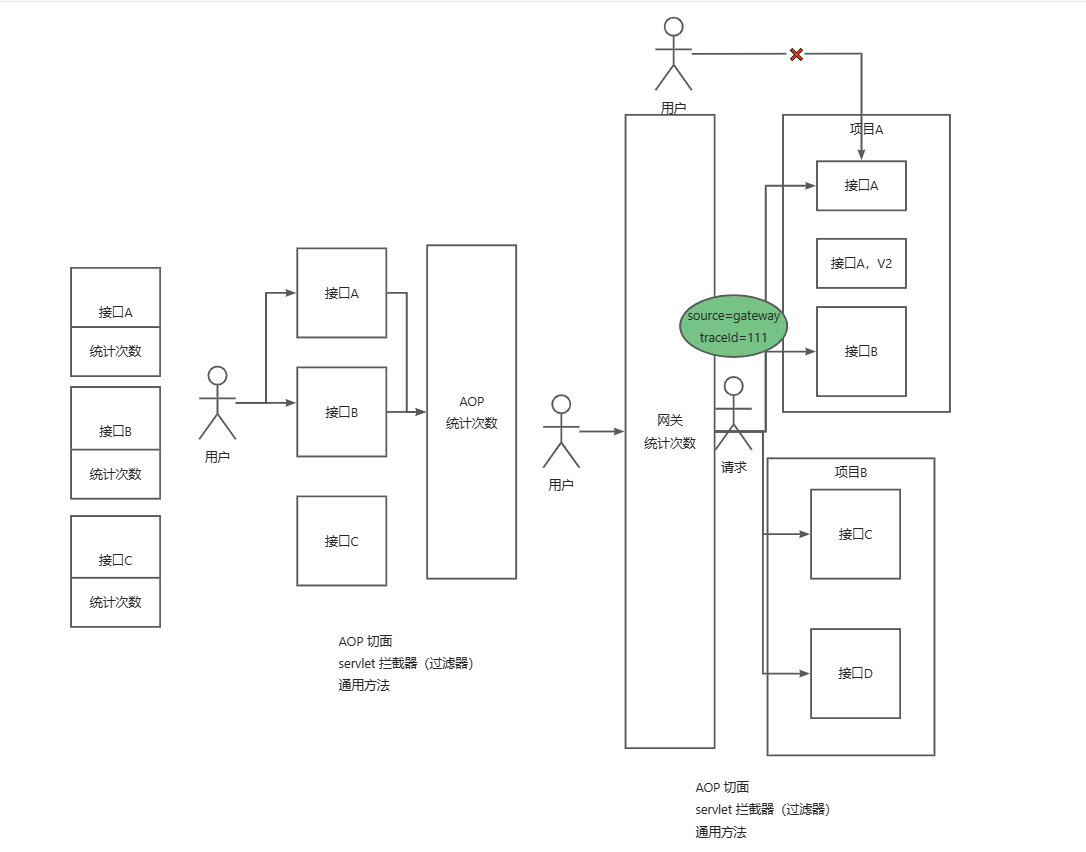

# 问题

如果每个接口的方法都调用次数 +1，是不是比较麻烦？

致命问题：接口开发者需要自己去添加统计代码

使用 AOP 切面的优点：独立于接口，在每个接口调用后统计次数 +1
使用 AOP 切面的缺点：只存在于单个项目中，如果每个团队都要开发自己模拟接口，那么都要写一个切面

# 网关

什么是网关？理解成火车站的检票口，统一去检票。

# 网关作用

统一去进行一些操作、处理一些问题。

比如：

路由
负载均衡
统一鉴权
跨域
统一业务处理（缓存也在这里处理）
访问控制
发布控制
流量染色
接口保护

a. 限制请求

b. 信息脱敏（操作请求头，响应头）

c. 降级（熔断）-- 请求某个接口时不成功，提示请求其它接口，兜底效果

d. 限流：学习令牌桶算法、学习漏桶算法，学习一下 RedisLimitHandler

e. 超时时间
统一日志
统一文档

具体作用

# 路由

起到转发的作用，比如有接口 A 和接口 B，网关会记录这些信息，根据用户访问的地址和参数，转发请求到对应的接口（服务器/集群）

/a => 接口 A

/b => 接口 B

https://docs.spring.io/spring-cloud-gateway/docs/current/reference/html/#gateway-request-predicates-factories

# 负载均衡

在路由的基础上

/c => 服务A/集群A（随机转发到其中的某一机器）

uri 从固定地址改成 Ib:xxxx

# 统一鉴权

判断用户是否有权限进行操作，无论访问什么接口，我都统一去判断权限，不用重复写

# 统一处理跨域

网关统一处理跨域，不用在每个项目里单独处理

https://docs.spring.io/spring-cloud-gateway/docs/current/reference/html/#cors-configuration

# 统一业务处理

把每个项目中都要做的通用逻辑放到上层（网关），统一处理，比如本项目的次数统计

# 访问控制

黑白名单，比如限制DDOS IP

# 发布控制

灰度发布，比如上线新接口，先给新接口分配 20% 的流量，老接口 80%，再慢慢调整比重。（不同人的软件最新版不一样）

https://docs.spring.io/spring-cloud-gateway/docs/current/reference/html/#the-weight-route-predicate-factory

# 流量染色

给请求（流量）添加一些标识，一般是设置请求头中，添加新的请求头 https://docs.spring.io/spring-cloud-gateway/docs/current/reference/html/#the-addrequestheader-gatewayfilter-factory

全局染色：https://docs.spring.io/spring-cloud-gateway/docs/current/reference/html/#default-filters

# 统一接口保护

限制请求

https://docs.spring.io/spring-cloud-gateway/docs/current/reference/html/#requestheadersiz-gatewayfilter-factory
信息脱敏

https://docs.spring.io/spring-cloud-gateway/docs/current/reference/html/#the-removerequestheader-gatewayfilter-factory
降级（熔断）进行兜底

https://docs.spring.io/spring-cloud-gateway/docs/current/reference/html/#fallback-headers
限流

https://docs.spring.io/spring-cloud-gateway/docs/current/reference/html/#the-requestratelimiter-gatewayfilter-factory
超时时间超时就中断

https://docs.spring.io/spring-cloud-gateway/docs/current/reference/html/#http-timeouts-configuration
重试（业务保护）：

https://docs.spring.io/spring-cloud-gateway/docs/current/reference/html/#the-retry-gatewayfilter-factory

# 统一日志

统一的请求，响应信息记录

# 统一文档

将下游项目的文档进行聚合，在一个页面统一查看

建议用：https://doc.xiaominfo.com/docs/middleware-sources/aggregation-introduction

# 网关的分类

**全局网关（接入层网关）**作用是负载均衡、请求日志等，不和业务逻辑绑定
**业务网关（微服务网关）**会有一些业务逻辑，作用是将请求转发到不同的业务/项目/接口/服务

参考文章：https://blog.csdn.net/qq_21040559/article/details/122961395

# 网关实现

Nginx （全局网关），Kong网关（API网关），编程成本相对较高
Spring Cloud Gateway（取代了 Zuul ）性能高可以用 java 代码来写逻辑适于学习

网关技术选型：https://zhuanlan.zhihu.com/p/500587132

# Spring Cloud Gateway 用法

全部内容基本来自官网

官网：https://spring.io/projects/spring-cloud-gateway

官方文档：https://docs.spring.io/spring-cloud-gateway/docs/current/reference//html/

# 核心概念

路由 Route：（根据什么条件，转发请求到哪里）

断言 Predicate：一组规则、条件，用来确定如何转发路由

过滤器 Filter：对请求进行一系列的处理，比如添加请求头、添加请求参数

请求流程：

客户端发起请求
Handler Mapping：根据断言，去将请求转发到对应的路由
Web Handler：处理请求（一层层经过过滤器）
实际调用服务

# 两种配置方式

配置式（声明式，方便、规范）

a. 简化版

spring:
  cloud:
    gateway:
      routes:
      - id: after_route
        uri: https://example.org
        predicates:
        - Cookie=mycookie,mycookievalue

1
2
3
4
5
6
7
8

b. 全称版

spring:
  cloud:
    gateway:
      routes:
      - id: after_route
        uri: https://example.org
        predicates:
        - name: Cookie
          args:
            name: mycookie
            regexp: mycookievalue

1
2
3
4
5
6
7
8
9
10
11

编程式（灵活、相对麻烦）

# 建议开启日志

logging:
	level:
		org:
			springframework:
				cloud:
					gateway: trace

1
2
3
4
5
6

# 断言

官网地址:https://docs.spring.io/spring-cloud-gateway/docs/current/reference/html/#gateway-request-predicates-factories

After 在 xx 时间之后
Before 在 xx 时间之前
Between 在 xx 时间之间
请求类别
请求头（包含 Cookie）
查询参数
客户端地址
权重

The After Route Predicate Factory

当前时间在这个时间之后，就会访问当前这个路由

spring:
  cloud:
    gateway:
      routes:
      - id: after_route
        uri: https://example.org
        predicates:
        - After=2017-01-20T17:42:47.789-07:00[America/Denver]

1
2
3
4
5
6
7
8

The Before Route Predicate Factory

当前时间在这个时间之前，就会访问当前这个路由

spring:
  cloud:
    gateway:
      routes:
      - id: before_route
        uri: https://example.org
        predicates:
        - Before=2017-01-20T17:42:47.789-07:00[America/Denver]

1
2
3
4
5
6
7
8

The Between Route Predicate Factory

当前时间在这个时间之间，就会访问当前这个路由

spring:
  cloud:
    gateway:
      routes:
      - id: between_route
        uri: https://example.org
        predicates:
        - Between=2017-01-20T17:42:47.789-07:00[America/Denver], 2017-01-21T17:42:47.789-07:00[America/Denver]

1
2
3
4
5
6
7
8

The Cookie Route Predicate Factory

如果你的请求头cookie的是chocolate，它的值是ch.p，就会访问当前这个路由

spring:
  cloud:
    gateway:
      routes:
      - id: cookie_route
        uri: https://example.org
        predicates:
        - Cookie=chocolate, ch.p

1
2
3
4
5
6
7
8

The Header Route Predicate Factory

如果你的请求头包含X-Request-Id这样一个请求头，并且，它的值符合正则表达式的规则，就会访问当前这个路由

spring:
  cloud:
    gateway:
      routes:
      - id: header_route
        uri: https://example.org
        predicates:
        - Header=X-Request-Id, \d+

1
2
3
4
5
6
7
8

The Host Route Predicate Factory

如果你的访问的是这个**.somehost.org,**.anotherhost.org，域名，就会访问当前这个路由

spring:
  cloud:
    gateway:
      routes:
      - id: host_route
        uri: https://example.org
        predicates:
        - Host=**.somehost.org,**.anotherhost.org

1
2
3
4
5
6
7
8

The Method Route Predicate Factory

如果你的请求类别是这个GET、POST，就会访问当前这个路由

spring:
  cloud:
    gateway:
      routes:
      - id: method_route
        uri: https://example.org
        predicates:
        - Method=GET,POST

1
2
3
4
5
6
7
8
9

The Path Route Predicate Factory

如果你的访问的地址是以这些**/red/{segment},/blue/{segment}**路径作为前缀，就会访问当前这个路由

spring:
  cloud:
    gateway:
      routes:
      - id: path_route
        uri: https://example.org
        predicates:
        - Path=/red/{segment},/blue/{segment}

1
2
3
4
5
6
7
8

The Query Route Predicate Factory

根据查询条件，比如red greet green，就会访问当前这个路由

spring:
  cloud:
    gateway:
      routes:
      - id: query_route
        uri: https://example.org
        predicates:
        - Query=red, gree.

1
2
3
4
5
6
7
8

The RemoteAddr Route Predicate Factory

根据远程地址，比如你的用户的ip地址是192.168.1.1/24，就会访问当前这个路由

spring:
  cloud:
    gateway:
      routes:
      - id: remoteaddr_route
        uri: https://example.org
        predicates:
        - RemoteAddr=192.168.1.1/24

1
2
3
4
5
6
7
8

The Weight Route Predicate Factory

根据你设置的权重，给你把同一个访问的地址，重定到不同的服务，轻松实现发布控制

spring:
  cloud:
    gateway:
      routes:
      - id: weight_high
        uri: https://weighthigh.org
        predicates:
        - Weight=group1, 8
      - id: weight_low
        uri: https://weightlow.org
        predicates:
        - Weight=group1, 2

1
2
3
4
5
6
7
8
9
10
11
12

The XForwarded Remote Addr Route Predicate Factory

从请求头中如果拿到XForwarded这个请求头的地址192.168.1.1/24 就会访问当前这个路由

spring:
  cloud:
    gateway:
      routes:
      - id: xforwarded_remoteaddr_route
        uri: https://example.org
        predicates:
        - XForwardedRemoteAddr=192.168.1.1/24

1
2
3
4
5
6
7
8

# 过滤器

官网文档：https://docs.spring.io/spring-cloud-gateway/docs/current/reference/html/#gatewayfilter-factories

基本功能：对请求头、请求参数、响应头的增删改查 1.添加清求头 2.添加请求参数 3.添加响应头 4.降级 5.限流 6.重试

引入依赖：

用于集成Reactor Resilience4j断路器库，以实现微服务的容错处理和服务熔断（接口保护 -- 降级）等功能。

        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-circuitbreaker-reactor-resilience4j</artifactId>
        </dependency>

1
2
3
4

小作业：

通过阅读源码：https://spring.io/projects/spring-cloud-gateway/#samples 来了解gateway编程式开发

# 第五阶段

# 主要内容：

实现统一的接口鉴权和计费（API 网关实践）

实现统一的用户鉴权，统一的接口调用次数统计（把API网关用到项目中）

# 要用到的特性

路由（转发请求到模拟接口项目）
~~负载均衡（需要用到注册中心）~~
统一鉴权(accessKey，secretKey)
统一处理跨域
统一业务处理（每次请求接口后，接口调用次数+1）
访问控制（黑白名单）
~~发布控制~~
流量染色(记录请求是否为网关来的)
~~统一接口保护~~
1. 限制请求
2. 信息脱敏
3. 降级（熔断）
4. 限流学习令牌桶算法，学习露桶算法，学习一下RedislimitHandler
5. 超时时间
6. 重试（业务保护）
统一日志(记录每次的请求和响应)
~~统一文档~~

# 业务逻辑

用户发送请求到 API 网关

（面试官可能会问：为什么要用 API 网关？可以联想一下上面那个画图过程）
请求日志
（黑白名单）
用户鉴权（判断 ak、sk 是否合法）
请求的模拟接口是否存在？
请求转发，调用模拟接口
响应日志
调用成功，接口调用次数 + 1
调用失败，返回一个规范的错误码

# 具体实现

# 1、请求转发

使用 Path 前缀匹配断言：

将所有前缀为：/api/ 的请求进行转发，转发到http://localhost:8123/api

比如请求网关：localhost:8090/api/name/张三 (opens new window)转发到 localhost:8123/api/name/张三 (opens new window)

server:
  port: 8090

spring:
  cloud:
    gateway:
      routes:
        - id: api_route
          # 设置转发到哪个网址
          uri: http://localhost:8123
          # 前缀断言
          predicates:
            - Path=/api/**

1
2
3
4
5
6
7
8
9
10
11
12
13

# 2、编写业务逻辑

使用了 GlobalFilter(编程式，还有一种叫配置式，上面有讲)，全局请求拦截处理（类似 AOP）

官网：https://docs.spring.io/spring-cloud-gateway/docs/current/reference/html/#global-filters

因为网关项目没引入 MyBatis 等操作数据库的类库，如果该操作较为复杂，可以由 backend 增删改查项目提供接口，我们直接调用，不用重复写逻辑了。

HTTP 请求（用 HTTPClient、用 RestTemplate、Feign）
RPC（Dubbo）

# 问题

预期等模拟接口调用完成，才记录响应日志、统计调用次数。

但现实是 chain.filter 方法立刻返回了，直到 filter 过滤器 return 后（此时已经记录了响应日志）才调用了模拟接口。

**原因是：**chain.filter 是个异步操作，理解为前端的 promise

**解决方案：**利用 response 装饰者，增强原有 response 的处理能力

参考博客：https://blog.csdn.net/qq_19636353/article/details/126759522（以这个为主）

其他参考：

# 第六阶段

# 主要内容：

实现统一的接口鉴权和计费（RPC、Dubbo讲解）

# 网关业务逻辑

问题：网关项目比较存粹，没有操作数据库的包，并且还要调用我们之前写过的代码？复制粘贴维护麻烦理想：直接请求到其他项目的方法

# 怎么调用其他项目的方法？

复制代码和依赖，环境
HTTP请求（提供接口，供其他项目调用）
RPC（Remote Procedure Call）远程过程调用
把公共的代码打个jar包，其他项目去引用

面试常问：HTTP 请求和 RPC 有什么区别

# HTTP 请求怎么调用？

提供方提供一个接口（地址，请求方法，参数，返回值）
调用方使用 HTTP Client 之类的代码包去发送 HTTP 请求

# RPC

作用：像调用本地方法一样去调用远程方法

和直接 HTTP 调用的区别，RPC 优点：

对开发者更透明,减少很多的沟通成本
RPC 向远程服务器发送请求时，未必使用 HTTP 协议，比如还可以使用 TCP/IP，性能更高。（内部服务更实适用）

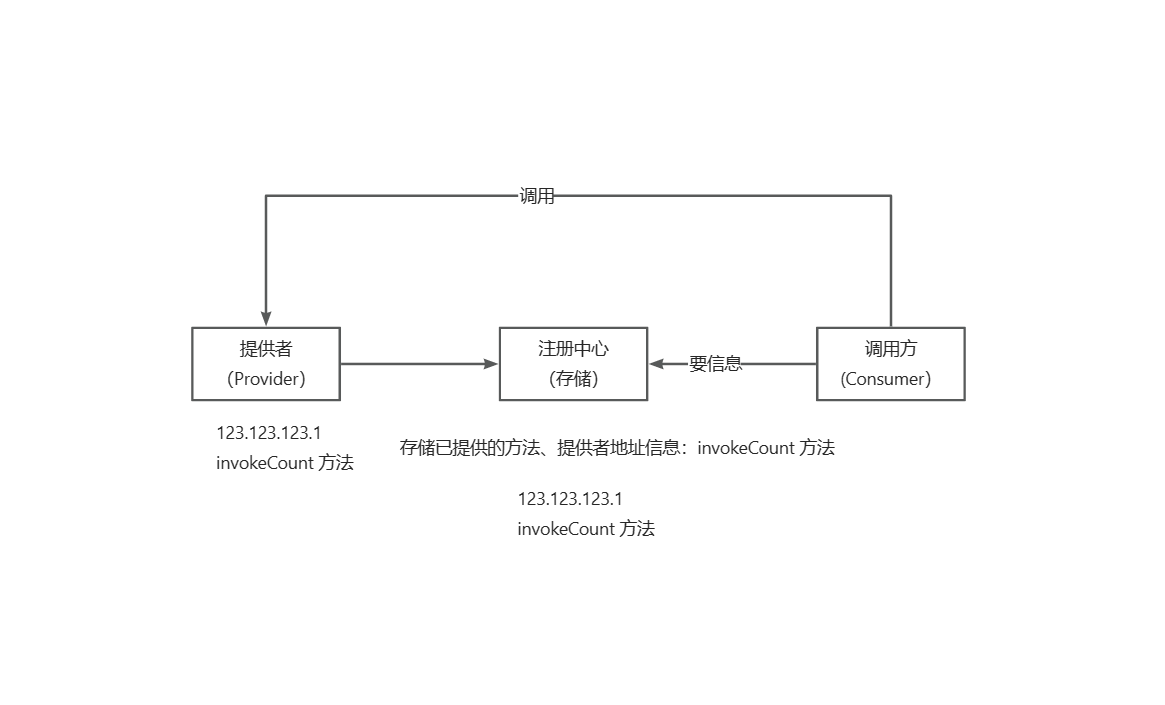

RPC 调用模型：

注意：这里注册中心只提供信息，并不会帮助调用，实际调用还是提供者那边

# Dubbo 框架（RPC 实现）

其他 RPC 框架：GRPC、TRPC

最好的学习方式：阅读官方文档

https://dubbo.incubator.apache.org/zh/docs3-v2/java-sdk/quick-start/spring-boot/

# 两种使用方式

Spring Boot代码（注解+编程式）：写Java接口，服务提供者和消费者都去引用这个接口偏程导
DL(接口调用语言)：创建一个公共的接口定义文件，服务提供者和消费者读取这个文件。优点是跨语言，所有的框架都认识

底层是Triple协议： https://dubbo.incubator.apache.org/zh/docs3-v2/java-sdk/concepts-and-architecture/triple/

# 官方的示例项目学习

zookeeper 注册中心：通过内嵌的方式运行，更方便

最先启动注册中心（EmbeddedZooKeeper，内嵌的注册中心），然后启动服务提供者（ProviderApplication），再启动服务消费者（ConsumerApplication）

# 整合运用

backend项目作为服务提供者，提供3个方法：
1. 实际情况应该是去数据库中查是否已分配给用户
2. 从数据库中查询模拟接口是否存在，以及请求方法是否匹配（还可以校验请求参数）
3. 调用成功，接口调用次数+1 invokeCount
gateway项日作为服务调用者，调用这3个方法

zooKeeper 会有版本问题，解决起来比较麻烦

建议用 Nacos！

整合 Nacos 注册中心：https://cn.dubbo.apache.org/zh-cn/overview/mannual/java-sdk/reference-manual/registry/nacos/

注意：

服务接口类必须要在同一个包下，建议是抽象出一个公共项目（放接口、实体类等）
设置注解（比如启动类的 EnableDubbo、接口实现类和 Bean 引用的注解）
添加配置
服务调用项目和提供者项目尽量引入相同的依赖和配置

添加依赖

依赖从官方示例项目中复制粘贴过来的不行，要从 maven 仓库中找来相应的版本依赖

在 cmapi-backend、cmapi-gateway 中添加如下依赖

<dependency>
    <groupId>org.apache.dubbo</groupId>
    <artifactId>dubbo</artifactId>
    <version>3.0.9</version>
</dependency>

<dependency>
    <groupId>com.alibaba.nacos</groupId>
    <artifactId>nacos-client</artifactId>
    <version>2.2.0</version>
</dependency>

1
2
3
4
5
6
7
8
9
10
11

# 第七阶段

# 主要内容：

开发抽象公共服务
实现网关核心业务流程
开发管理员接口分析功能
上线分析和扩展

# 梳理网关业务逻辑

以下操作可以复用：

去数据库中查是否已分配给用户秘钥（ak、sk 是否合法）
- 先根据 ak 判断用户是否存在，查到 secretKey
- 对比 sk 和用户传的加密后的 sk 是否一致
从数据库中查询模拟接口是否存在，以及请求方法是否匹配（还可以校验请求参数）
调用成功，接口调用次数+ 1 invokeCount

# 临时问题：如何获取接口转发服务器的地址

思路：网关启动时，获取所有的接口信息，维护到内存的 hashmap 中；有请求时，根据请求的 url 路径或者其他参数（比如 host 请求头）来判断应该转发到哪台服务器、以及用于校验接口是否存在

# 抽象公共服务

项目名: cmapi-common 目的是让方法、实体类在多个项目间复用，减少重复编写

服务抽取:

数据库中查是否已分配给用户秘钥 (根据 accessKey 拿到用户信息，返回用户信息，为空表示不存在)
从数据库中查询模拟接口是否存在(请求路径、请求方法、请求参数，返回接口信息，为空表示不存在)
接口调用次数 + 1invokeCount (accessKey、secretKey (标识用户)，请求接口路径

步骤:

新建干净的 maven 项目，只保留必要的公共依赖
抽取 service 和实体类
install 本地 maven 包
让服务提供者引入 common 包，测试是否正常运行
让服务消费者引入 common 包

# 统计分析功能

# 需求

各接口的总调用次数占比(饼图)取调用最多的前 3 个接口，从而分析出哪些接口没有人用(降低资源、或者下线)，高频接口(增加资源、提高收费)用饼图展示。 Hs实现

# 前端

强烈推荐用现成的库!!! 比如:

ECharts: https://echarts.apache.org/zh/index.html (推荐)
AntV: https://antv.vision/zh (推荐)
BizCharts

用法贼简单! 1.看官网 2。找到快速入门、按文档去引入库 3.进入示例页面 4。找到你要的图 5.在线调试 6.复制代码 7.改为真实数据

如果是 React 项目，用这个库: https://github.com/hustcc/echarts-for-react

# 后端

写一个接口，得到下列示例数据: 接口 A: 2次接口 B: 3次

步骤: 1、SOL 查的调用数据: select interfacelnfold. sum/totalNum) as totalNum from user interface infogroup by interfacelnfold order by totalNum desc limit 3. 2、业务层去关联查询接口信息

# 上线计划

前端: 参考之前用户中心或伙伴匹配系统的上线方式后端:

backend 项目: web 项目，部署 spring boot 的jar 包(对外的)
gateway 网关项目: web 项目，部署 spring boot 的jar 包 (对外的)interface 模拟接口项目: web 项目，部署 spring boot 的iar 包(建议对外暴露的)

关键: 网络必须要连通 如果自己学习用: 单个服务器部署这三个项目就足够

如果你是搞大事，多个服务器建议在 同一内网，内网交互会更快、且更安全

# 扩展思路

1. 用户可以申请更换签名

2. 怎么让其他用户也上传接口?

需要提供一个机制(界面)，让用户输入自己的接口 host (服务器地址) 、接口信息，将接口信息写入数据库。可以在 interfacelnfo 表里加个 host 字段，区分服务器地址，让接口提供者更灵活地接入系统。
将接口信息写入数据库之前，要对接口进行校验(比如检查他的地址是否遵循规则，测试调用)，保证他是正常的。
将接口信息写入数据库之前遵循咱们的要求(并且使用咱们的 sdk)，
在接入时，平台需要测试调用这个接口，保证他是正常的。

3. 网关校验是否还有调用次数 需要考虑并发问题，防止瞬间调用超额

4. 网关优化 比如增加限流/降级保护，提高性能等。还可以考搭配 Nginx 网关使用。

5. 功能增强 可以针对不同的请求头或者接口类型来设计前端界面和表单，便于用户调用，获得更好的体验。可以参考 swagger、postman、knife4j 的页面

上次更新: 2025/4/3 17:16:48

← 功能涵盖笔记→

设计思路

# API 调用平台

# 项目介绍

# 第一阶段

# 主要内容：

# 需求分析

# 业务流程

# 技术选型

# 前端

# 后端

# 数据库表设计

# 项目脚手架

# 基础功能开发

# 第二阶段

# 主要内容：

# 模拟接口项目

# 调用接口

# API 签名认证

# 签名认证实现

# 开发简单易用的 SDK（简历加分项）

# 为什么需要 Starter？

# Starter 开发流程

# 第三阶段

# 主要内容：

# 功能开发

# 接口发布 / 下线的功能

# 业务逻辑

# 前端浏览接口

# 查看接口文档

# 申请签名

# 在线调用

# 调用流程

# TODO

# 第四阶段

# 主要内容：

# 接口调用次数统计

# 问题

# 网关

# 网关作用

# 路由

# 负载均衡

# 统一鉴权

# 统一处理跨域

# 统一业务处理

# 访问控制

# 发布控制

# 流量染色

# 统一接口保护

# 统一日志

# 统一文档

# 网关的分类

# 网关实现

# Spring Cloud Gateway 用法

# 核心概念

# 两种配置方式

# 建议开启日志

# 断言

# 过滤器

# 第五阶段

# 主要内容：

# 要用到的特性

# 业务逻辑

# 具体实现

# 1、请求转发

# 2、编写业务逻辑

# 问题

# 第六阶段

# 主要内容：

# 网关业务逻辑

# 怎么调用其他项目的方法？

# HTTP 请求怎么调用？

# RPC

# Dubbo 框架（RPC 实现）

# 两种使用方式

# 官方的示例项目学习

# 整合运用

# 第七阶段

# 主要内容：

# 梳理网关业务逻辑

# 临时问题：如何获取接口转发服务器的地址

# `API` 调用平台

# `API` 签名认证

# 开发简单易用的 `SDK`（简历加分项）

# 为什么需要 `Starter`？

# `Starter` 开发流程
